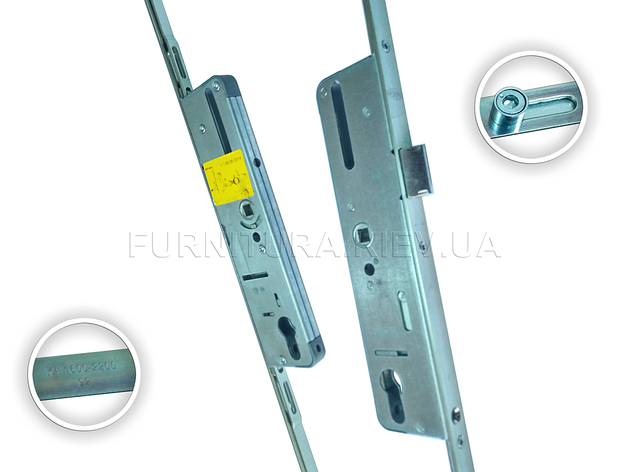

Замок-рейка Vorne 2200/35/92 засувка

Багатоточковий замок-рейка Vorne 2200/35/92 защіпка, без ригеля, з керуванням від ручки.

Дверний замок призначений для металопластикових конструкцій (для ПВХ профілю), що має фурнітурий паз 16 мм. Замок оснащений фалевю защіпкою, котра керується натисканням ручки вниз. Для замикання замка необхідно підняти ручку вгору, при цьому зміщуються вниз чотири роликові цапфи на рейці, цим забезпечується щільний притиск ущільнювача дверей до рами. Поворотом ключа циліндрового механізму відбувається блокування в зачиненому стані та блокується натиск ручки у положення вниз. Рейка виготовлена зі сталі та має багатошарове антикорозійне покриття. Корпус сталевий, оцинкований. Компоненти всередині замку ЦАМ сплаву.

Основні параметри:

• Дорнмасс (бексет): 35 мм
• Міжосьова відстань: 92 мм
• Довжина рейки: 2200 мм

Розмір корпусу замка:

• Ширина: 15 мм
• Висота: 225 мм
• Глибина: 53 мм

Розміри розташування цапф:

(всі розміри вказані відносно центру квадрату ручки, розташування цапф знизу-вгору)

• Цапфа А: 738 мм
• Цапфа Б: 341 мм
• Цапфа В: 341 мм
• Цапфа Г: 738 мм
• Торець рейки (вниз): 1000мм
• Торець рейки (вгору): 1200мм
